利用半导体激光器(LD)连续单端泵浦Nd：YV()|晶体，实现了声光调Q输出1 064nm的短脉
冲。分析并用实验验证了不同透过率输出耦合镜及不同重复频率条件下，输出调Q脉冲能量、脉冲宽度及平
均输出功率的规律。在泵浦功率为2O．7w，重复频率为50kHz时，获得了最大平均输出功率为5．72W 的脉
冲，光一光转换效率为28％ ，斜效率为32．4％ ；在重复频率为10kHz时，最大单脉冲能量为0．286mj，脉宽为22ns，峰值功率为13kW。

激光二极管(LD)连续泵浦的声光调Q 固体激光器是获得高重复率纳秒、亚纳秒脉冲的理想光源[1]，可以
应用于激光遥感、测距，雷达、光电对抗、光通信、激光加工等领域。
半导体激光泵浦Nd：YVO 激光器由于其极具潜力的应用价值而倍受国内外激光领域的关注。用声光Q
开关已获得了亚纳秒的调Q激光脉冲[2 ]。李健等报道了大功率LD泵浦Nd：YVO ／KTP声光调Q绿光激
光器，在泵浦光功率6．3W，重复频率25kHz时，获得平均功率1．76W 的绿光输出，单脉冲能量70．4／~JC引。李
传东等报道了LD泵浦Nd：YVO 声光调Q激光器获得基横模、高重复频率纳秒脉冲c，]。Y．F．Chen等利用
双端泵浦Nd：YVO 晶体和声光调Q，在100kHz和10kHz重复频率下获得25W 平均输出功率和0．9mJ的单
脉冲能量嘲。
Nd：YVO 晶体受激发射截面大、激光增益高，对808nm波长存在很强的宽吸收带p]。我们利用半导体激
光器(LD)连续单端泵浦Nd：YVO 晶体，采用短平～凹腔设计，研究了声光调Q在不同透过率输出耦合镜及不
同重复频率条件下，激光器泵浦阈值、输出调Q脉冲能量、脉冲宽度、平均输出功率等参数之间的关系。

1 实验装置

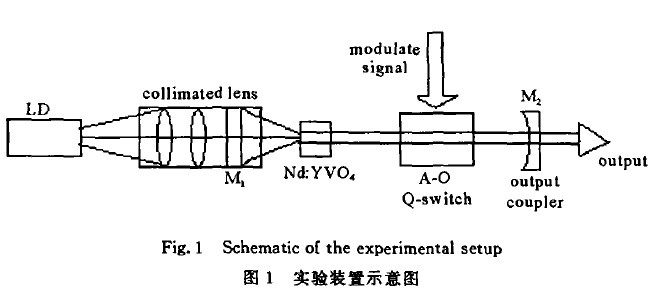

实验装置如图l所示，谐振腔采用平一
凹腔。泵浦源LD为带光纤耦合输出的半
导体激光器，中心波长808nm，输出功率
可达30W。光纤输出光束经准直透镜组
聚焦后泵浦Nd：YVO 晶体。Nd：YVO
晶体尺寸为3mm×3ram×7mm，Nd。 掺
杂浓度为0．5 ，一端镀808nm 和
1 0 6 4 nm双波长增透膜，另一端只镀

1 064nm增透膜。平面镜M 做为激光腔的后腔镜集成在准直透镜组，一面对808nm增透，另一面对808nm
高透，对1 064nm全反。凹面镜M 为对1 064nm部分透过的输出耦合镜。Nd：YVO 晶体侧面用延展性极
好的铟箔包裹置于紫铜块内，并用恒温循环器冷却控温在19℃ 。
声光调Q元件在腔内靠近Nd：YVO 晶体放置，也用恒温循环器冷却控温。声光作用长度50mm，一级衍
射效率8O ，两端镀1 064nm增透膜，调制重复频率在0．2~50kHz可调。
实验中用功率计测量激光输出平均功率P 用500MHz存贮示波器观测脉宽△￡ 和脉冲重复频率f，由

2 实验结果
对尺寸为3ram×3mm×7mm，Nd。 掺杂浓度为
0．5 的Nd：YVO 晶体，当泵浦功率为3W 时可实现
调Q激光输出，选择不同的输出耦合镜透过率，在不
同的泵浦功率下，分别在静态不调Q和不同的调Q重
复频率条件下，对输出脉冲平均功率和调Q脉冲宽度

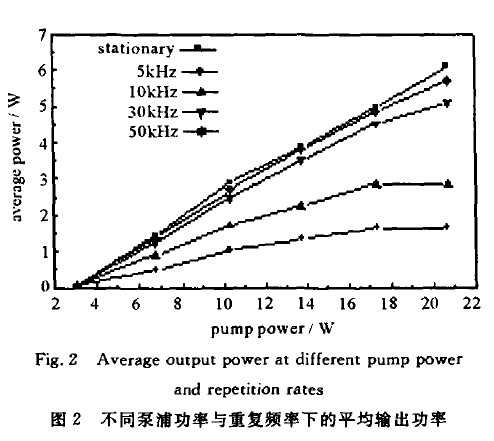

进行了测量，图2为输出耦合镜透过率T=4o 2／6、曲率
半径R一400mm时的测试结果。
实验结果表明，在相同的泵浦功率下，脉冲输出的
平均功率随着调Q重复频率的增大而升高，而脉冲的
宽度变化不大。在脉冲重复频率为10kHz，泵浦功率
为2O．7w 时，得到平均功率2．86W，峰值功率l3kw
的脉冲输出，脉宽16．3ns，单脉冲能量为286~J，光一光
Fig．2 Average output power at different pump po wer
and repetition rates
图2 不同泵浦功率与重复频率下的平均输出功率
转换效率达到了27．6 ，在示波器上观测的脉冲波形如图3所示。在重复频率为10kHz时，改变泵浦功率，测
得的单脉冲能量和峰值功率如图4所示。可以看出，在相同的调Q重复频率的条件下，随着泵浦功率的增大，
输出脉冲的平均功率也增大，脉冲宽度减小。
