随着半导体激光泵浦源的发展，以YAG(钇铝石榴石)为基质，掺Yb“ 的固体激光光谱和器件的
研究有较大进展．这种固体激光器体积小，输出功率大，可连续或高重复频率运转，且光束质量好，光／光
转换效率高，仅直径4 131131长50 nlnl的晶体就可输出千瓦以上的功率。。 ．近十年来，基于Yb：YAG晶
体的全固态激光器已成为这一领域的研究热点． 采用不同的泵浦光源及抽运模式，Yb：YAG晶体可以
实现脉冲、准连续和连续的激光输出，在1 030 13131附近，由于其支持倍频、连续可调谐以及锁模脉冲
输出 ， 目前国外许多相关研究机构已将其作为发展高效、多用途、全固态激光器的主要途径．本
文利用激光二极管端面泵浦的方法，研究薄片式Yb：YAG激光器连续激光输出的特性．

Yb：YAG晶体的能级特征及光谱特性Y 掺杂在YAG(钇铝石榴石)里，仪有一个激发
主态，单一的4 f电子层结构．它位于基态之上大约10 000 CIll 的能级位置，上能级晶场分裂为三个能

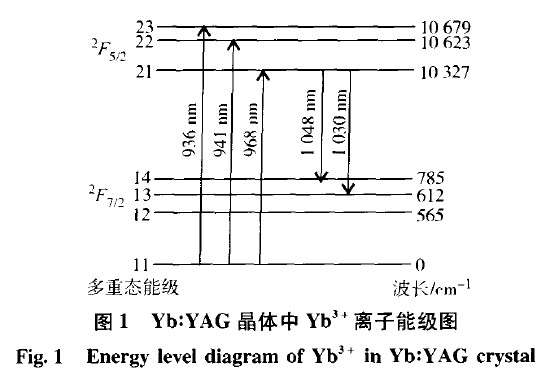

级，下能级分裂为四个能级，能级间隙700 cFn (图1)．其独特的能级结构，使Yb“：YAG晶体理论上无上能级反转，无浓度淬灭．用激光二极管泵浦，Yb¨ 在940 nm有很宽的红外吸收带，18 nm 的泵
浦线宽比N ．” 宽5倍．Yb 的离子半径更接近Y的离子半径，有较低的量子缺欠和较小的热效应．
Yb¨：YAG还有较长的激发态寿命(950 s)，较好的能量储存特性，饱和强度高达9．7 kW／cm ，同
时与N ．¨：YAG相比它还有较小的热负载
