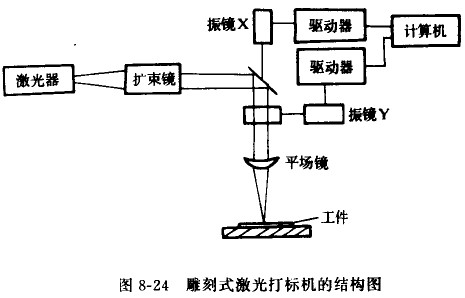

雕刻式的激光打标机的典型结构如图8—24所示。在图8—24中，被加工工件不动，用振镜使激光束偏转，从而实现对图形的扫描。振镜由扫描驱动器控制，两个转轴互相垂直的振镜即可实现对，x-y平面的两维扫描。计算机用于输入待打标的信息，然后通过接口电路将其转换为控制振镜偏转的指令。目前在雕刻式激光打标机中，多采用低惯量检流计型振镜，如美国通用扫描公司生产的G325DT等。这种振镜具有温度补偿相位移补偿功能，扫描机械转角为12.5°，光束偏转角为土25°。聚焦光学系统一般采用专门设计的平场透镜．用以对扫描激光束进行聚焦，并使焦面为平面，从而校正由于振镜扫描原理造成的图象畸变。工作台用以放置待打标的工件。在进行汀标时，聚焦的刚Nd:YAG激光束或者以雕刻汽化(去除材料)的方式，或者以瞬时加热改变颜色(不去除材料)的方式，对工件进行打标。由于计算机可随时输入各种各样的信息，因此雕刻式打标具有权大的灵活性。


    雕刻式的激光打标机中，除了以振镜扫描的方式实现打标以外，还有一些其它的结构形式。其中一种形式是激光束不动，工件运动。在这种情况下，工件被固定在一个滚珠丝杠结构的，寸二维精密工作台上，工作台由步进电机驱动。计算机将待打标的信息传输给步进电机驱动器，控制工作台的运动。由于工作台的重量较大，因此汀标速度相对较馒。但这时可以不需要较复杂的平场透镜，而只需采用结构较简单的聚焦透镜即可。这种聚焦递镜的加工质量容易保证，成本也较低。
